Complete your Ruger® Mini-14® , Mini Thirty® or Ruger® AC-556 with this precision machined direct optic mount solution from Samson. IMPORTANT: The Hannibal Rail is currently offered for 2008 and later Mini-14® or Mini Thirty®, or 2007 and earlier Mini-14® (in both black and natural gray). NOTE - It also fits on the Ruger AC-556. Refer to the Ruger® serial number lookup on their website if you are unsure what year your rifle was manufactured. It is very important that the correct combination of Hannibal Rail and barrel type is used. If during installation there are any fitment concerns, immediately stop and contact Samson Mfg. customer service. Choose 2008 and Later Mini-14® or Mini Thirty® (Black or Natural Gray) if your rifle has a factory flange barrel and a series number beginning with 580 and higher. Choose 2007 and Earlier Mini-14® ONLY (Black or Natural Gray) if your rifle has a factory straight pencil barrel and a series number beginning with 181 and higher, but not including 580 and higher. Directly mount a micro red dot forward of the action without the need for a Picatinny rail clamp adapter. The integrated Picatinny rail on top of the Hannibal Rail is perfect for mounting any accessory your heart desires, and gives your rifle a more tactical look. The included 2" Picatinny rail and QD swivel mount can be attached to the side of the Hannibal Rail for even more accessory mounting options. The Hannibal Rail accepts red dot optics compatible with the following footprints: Trijicon RMR® Leupold DeltaPoint® Pro Vortex VENOM® C-MORE NOTE: With the large number of micro red dots currently available on the market, along with any that may come out in the near future, it is impossible to guarantee that every single one will be compatible with the Hannibal Rail. Whether it’s minor changes in the optic footprint, or differences in the optic mounting screw thread pitch, Samson Mfg. customer service will do everything they can to answer any compatibility questions you may be having. INCLUDES Hannibal rail Barrel clamp 2” Picatinny rail section QD swivel mount Blue thread locker SCREWS: 4X 10-32 x 3/8 low head screw (2X 2” picatinny rail section, 2X QD swivel mount) 4X 6-32 x 3/8 socket head screw (2X barrel clamp, 2X micro red dot optional) 2X MR1 pins (Trijicon RMR®, Leupold DeltaPoint® Pro) 2X MR2 pins (C-MORE, Vortex VENOM®) Hex Wrenches: 9/64” 7/64” 3/32” 1/16” FEATURES Compatible with Samson Mfg’s A-TM Folding Stock (see IMPORTANT information above for Mini-14® and Mini Thirty® compatibility) Replaces factory plastic handguard Mounts directly to barrel, allowing the use of most aftermarket Mini-14® stocks Allows mounting of micro red dot Specifications: Material: 6061-T6 Aluminum Finish: Type III, class 2 anodized finish Length: 9.9” Width: 1.5” Height: 0.7” Weight: 5.6 oz. NOTE: OPTIC NOT INCLUDED
Vervollständige dein Ruger® Mini-14® oder Mini Thirty® mit der Hannibal Rail!
Vervollständige dein Ruger® Mini-14®, Mini Thirty® oder Ruger® AC-556 mit dieser präzise gefrästen Direktmontagelösung von Samson. WICHTIG: Die Hannibal Rail wird derzeit für Mini-14® oder Mini Thirty® ab 2008 oder Mini-14® bis 2007 angeboten (in Schwarz und Naturgrau). Hinweis: Sie passt auch auf die Ruger AC-556. Überprüfe die Seriennummer deines Rugers auf der Website von Ruger, falls du dir unsicher bist, in welchem Jahr dein Gewehr hergestellt wurde. Es ist sehr wichtig, dass die richtige Kombination aus Hannibal Rail und Lauftyp verwendet wird. Wenn es während der Installation irgendwelche Passungsprobleme gibt, stoppe sofort und kontaktiere den Kundenservice von Samson Mfg.
Wähle die Mini-14® oder Mini Thirty® ab 2008 (schwarz oder naturgrau), wenn dein Gewehr einen Flanschlauf hat und die Seriennummer mit 580 oder höher beginnt. Wähle die Mini-14® bis 2007 NUR (schwarz oder naturgrau), wenn dein Gewehr einen geraden Bleistiftlauf hat und die Seriennummer mit 181 oder höher beginnt, aber nicht 580 oder höher.
Montiere direkt einen Mikro-Red-Dot vor dem Verschluss, ohne dass ein Picatinny-Rail-Klemmenadapter benötigt wird. Die integrierte Picatinny-Schiene oben auf der Hannibal Rail ist perfekt zum Montieren von Zubehör, das du dir wünschst, und verleiht deinem Gewehr ein taktischeres Aussehen. Die enthaltene 2-Zoll-Picatinny-Schiene und der QD-Drehgelenkhalter können an der Seite der Hannibal Rail für noch mehr Montagemöglichkeiten angebracht werden.
Die Hannibal Rail akzeptiert Red-Dot-Optiken, die mit den folgenden Fußabdrücken kompatibel sind:
- Trijicon RMR®
- Leupold DeltaPoint® Pro
- Vortex VENOM®
- C-MORE
Hinweis: Aufgrund der Vielzahl an Mikro-Red-Dots, die derzeit auf dem Markt erhältlich sind, sowie derjenigen, die in naher Zukunft erscheinen könnten, ist es unmöglich zu garantieren, dass jeder einzelne mit der Hannibal Rail kompatibel ist. Ob es sich um geringfügige Änderungen im Optikfußabdruck oder Unterschiede im Gewinde der Optikmontageschrauben handelt, der Kundenservice von Samson Mfg. wird alles tun, um deine Fragen zur Kompatibilität zu beantworten.

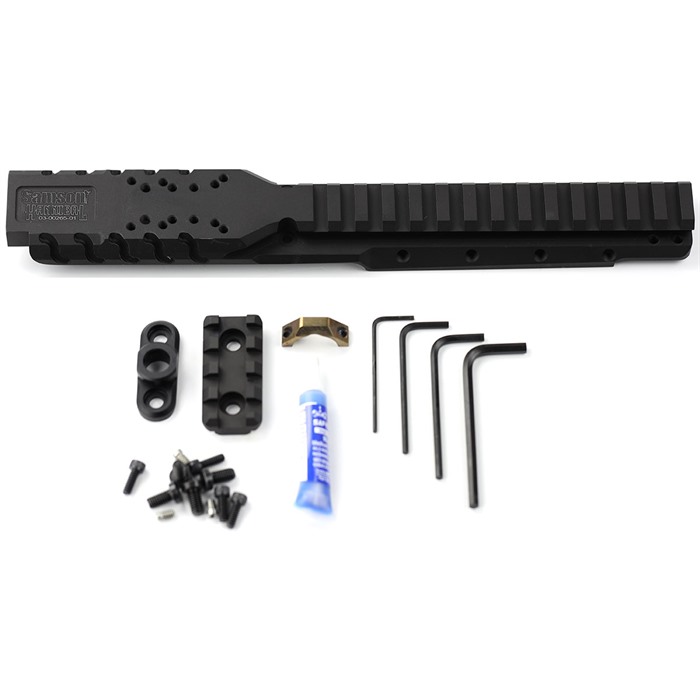

IM LIEFERUMFANG ENTHALTEN
- Hannibal Rail
- Laufklemme
- 2” Picatinny-Schienenabschnitt
- QD-Drehgelenkhalter
- Blauer Schraubensicherung
SCHRAUBEN:
- 4X 10-32 x 3/8 Senkschraube (2X 2” Picatinny-Schienenabschnitt, 2X QD-Drehgelenkhalter)
- 4X 6-32 x 3/8 Innensechskantschraube (2X Laufklemme, 2X Mikro-Red-Dot optional)
- 2X MR1 Stifte (Trijicon RMR®, Leupold DeltaPoint® Pro)
- 2X MR2 Stifte (C-MORE, Vortex VENOM®)
Inbusschlüssel:
FEATURES
- Kompatibel mit Samson Mfg’s A-TM Klappschaft (siehe wichtige Informationen oben zur Kompatibilität mit Mini-14® und Mini Thirty®)
- Ersetzt die werkseitige Kunststoff-Handschütze
- Montiert direkt am Lauf, wodurch die Verwendung der meisten Aftermarket Mini-14® Schäfte möglich ist
- Ermöglicht die Montage eines Mikro-Red-Dots
Technische Daten:
- Material: 6061-T6 Aluminium
- Oberfläche: Typ III, Klasse 2 anodisierte Oberfläche
- Länge: 9,9”
- Breite: 1,5”
- Höhe: 0,7”
- Gewicht: 5,6 oz
Hinweis: OPTIK NICHT ENTHALTEN
